Polabrice

avatar

Nombre de messages : 2470
Age : 46
Modèle de SSV : RZR S
Date d'inscription : 12/10/2008

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Dim 10 Mar - 22:02

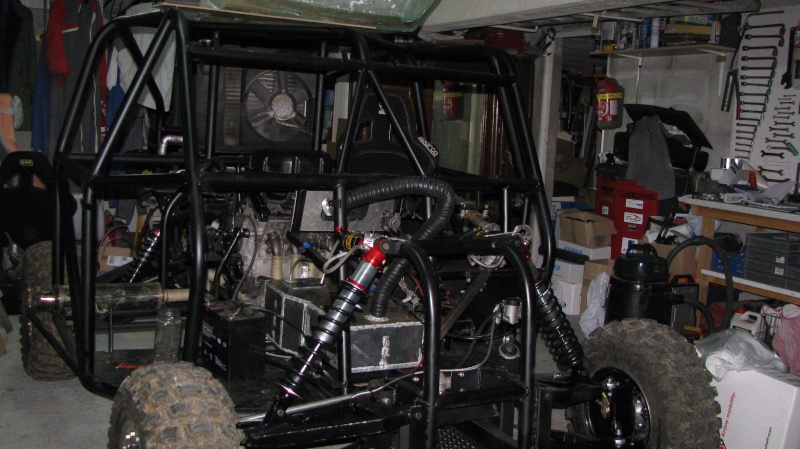

Tiens, une petite réalisation maison de A à Z

Revenir en haut Aller en bas
http://tvquadnet.over-blog.com/
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Remerciements   Dim 10 Mar - 23:20

Merci pour vos encouragements , photos, traduction etc
La question de la maison ANNITORI , pour le quick schifter, est effectivement de savoir effectivement si le moteur est à carbu, ou injecteurs.
La photo du proto , montre un moteur transversal , solution intéressante pour un deux roues motrices. J e la garde pour plu-tard, si la boite RZ, ne tiens pas.
Mon but , c' est un montage le plus simple possible, avec aspect extérieur identique,
un autre son que celui de MOB, un moteur joyeux qui répond et qui envoie de fort à très fort, de la douceur en bas, de la rage en haut, avec de l' allonge, une vraie musique , une vraie boite de vitesse qui miaule, c' est le but recherché. Bref , une chorale.
Cà existe , pour avoir fait un tour en passager dans une GT3. Du grand art, du MOZART !!!
Adieu variateur qui oblige à conduire ON/OFF , un peu comme se conduisaient les vieilles 4L et 2CV ... avec un son de machine à laver, qui ralentie au fur et à mesure que le linge se mouille.
Par le passé j' avais un RHINO, que j' ai vendu parce que le son me donnais des nausées. J' en ai jamais dit un mot, jusqu' à ce que je trouve quelqu' un qui expliquait , sur un forum, le même ressenti , et qui a agi de même ...pour les mêmes raisons.
Et puis le bricolage un peu créatif , j' adore. Mais surtout , jamais se prendre au sérieux, ç' est trop pénible pour soi-même.

Revenir en haut Aller en bas
diabolo

avatar

Nombre de messages : 201
Age : 49
Modèle de SSV : RZR s 2010
Date d'inscription : 11/06/2010

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Lun 11 Mar - 8:45

Very Happy
Revenir en haut Aller en bas
http://spiritquad.fr
fufute

avatar

Nombre de messages : 55
Age : 55
Modèle de SSV : rzr 570
Date d'inscription : 09/10/2012

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Lun 11 Mar - 13:24

salut sujet super interessant !! c'est ça que tu veut faire https://www.youtube.com/watch?v=jo0w5U6Udi8
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Lun 11 Mar - 17:15

Bien vu FUFUTE, cette video colle bien à ce que j' aimerai réaliser. C ' est quand même plus grisant !
Revenir en haut Aller en bas
personne



Nombre de messages : 6
Age : 39
Modèle de SSV : en cours de recherche
Date d'inscription : 07/03/2013

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Lun 11 Mar - 20:57

Shocked C'est méga impressionnant!
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Mise en place du moteur   Lun 11 Mar - 23:44

Hello les bricolos . La journée a commencée par un sourire inattendu dans mon jardin. Bon présage pour la suite des événements. c' est maintenant que je vais vraiment voir si ce que j' ai imaginé, tiens la route.
Le moteur du RZ sort du logement , à l' aide d' un chausse pied.
La meule est prête pur dégager le barreau horizontal et les deux verticaux qui gênent. Puis c' est le tour de 60 cm du tube carré derrière le siège passager, ollé . J' adore les étincelles : les naissances commencent par la douleur.

Le sourire du matin :




Les tubes qu' il faut virer: prochain post, çà ne veut pas ici, désolé

Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Cà coince , normal   Lun 11 Mar - 23:50

Une image pour situer le problème :



Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Le menage continue   Mar 12 Mar - 0:04

Il ne reste plus qu' a decaler le tube en gris , vertical , à l' avant du moteur.
Comme il peut encore servir, je trouve une cornière inox que je soude contre le chassis pour decaler la partie inférieure de ce tube vers la droite. Vous suivez ?





Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Vue côté gauche   Mar 12 Mar - 0:42

Il repose sur deux démonte-pneus !




On voit le pignon sortie boite de moto , et l' arbre sortie boite RZ , sur lequel sera positionné un pignon de 14 dents. Une chaine fera le lien, of course .
Revenir en haut Aller en bas
ELDIABLO-57

avatar

Nombre de messages : 304
Age : 50
Modèle de SSV : Bientôt un Can-Am commander limited
Date d'inscription : 10/09/2011

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mar 12 Mar - 0:46

Une question, qui pourra sembler terrible de conséquences... Si tu la met en pratique...
Pourquoi ne fais tu pas carrement un autre chassis, en greffant le moteur, et les élèments du popo ?
Tu aurais une base saine, et tu t'éviterais pas mal d'ajustage, parfois périlleux, tant au niveau conception que de fiabilité...
JP Wink
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Et les fesses du passager ?   Mar 12 Mar - 1:24

Désolé , les deux images suivantes ne sont pas passées. Je recommence en espérant ne pas faire de doublon.
Je met en place le siège du passager , pour voir sur quoi sera assis mon voisin, je veux dire ELDIABLO , le mosellan qui sera invité à s' assoir ici , pour vous commenter les premiers essais. Cà te tente ???. On peu se tutoyer entre RZ-TISTES ?
Dans l' état ,il aurait chaud aux fesses, notre ami , qu' en pensez vous ?
Pour le châssis , je compte bien sûr le renforcer et mettre suffisamment d' encrages moteur , pour bien repartir le poids.
Un nouveau châssis, pourquoi pas, mais là cà devient un nouveau véhicule , genre proto complet.
Le canadien B shop qui met des moteur équivalents, ne modifie pas le châssis , à ce que j' ai pu lire.
Ceci dit tu peux avoir totalement raison ... je vais mal dormir...



Revenir en haut Aller en bas
ELDIABLO-57

avatar

Nombre de messages : 304
Age : 50
Modèle de SSV : Bientôt un Can-Am commander limited
Date d'inscription : 10/09/2011

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mar 12 Mar - 1:27

Houps désolé si cela vas t'empêcher de dormir... Ce n'était pas mon intention...
Pourquoi pas pour les essais... On est pas loin l'un de l'autre...
(au fait je roule en Can Am... Mais chut...!!!!)
Wink Wink Wink
JP Wink
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mar 12 Mar - 21:59

Mettre le moteur à sa bonne place, veut dire, aligner les deux pignons parfaitement.
Il faut donc en mettre un en sortie de boite RZ .
Pour ce faire, je récupère l' axe du secondaire du variateur polaris. Il sort avec une presse.
Il a des cannelures internes, et je le re,met comme d' origine au dessus de l' axe de sortie de boite. Vous me suivez ?
Le pignon de 14 pour chaine en 530 est évidé en son centre ,avec un tour à métaux pour s' adapter sur l' axe du vario.
Il est ensuite soudé.
J' en entends certains dire : c' est pas les mêmes aciers, etc ... Je pense que çà tiendra quand même , sinon je ferais usiner une pièce spéciale.
S' il ne tiens pas, il se mettra à tourner librement autour de l' axe, le véhicule s' arrêtera , sans danger ...


Photo ci-dessous :
Axe du vario secondaire à récupérer ci dessous :









Dernière édition par robin le Mer 13 Mar - 2:18, édité 1 fois
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Résultat   Mar 12 Mar - 22:34

J' ai mis la chaîne pour visualiser . Une bague à l' extrémité contient un roulement. Une tige "anti-rapprochement" y est soudée , et va s' ancrer au moteur. Je suppose, que çà va tirer fort sur le nez de boîte.






Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Vue d' ensemble   Mar 12 Mar - 23:33

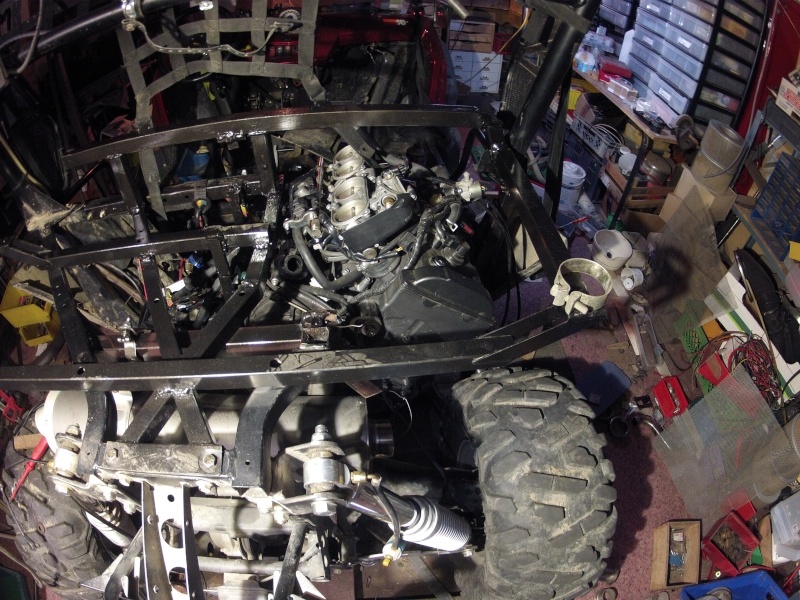

Voici comment s' intègre ce moteur : La patte de fixation est visible et descend derrière le réservoir.





Dernière édition par robin le Mer 13 Mar - 0:05, édité 1 fois
Revenir en haut Aller en bas
fufute

avatar

Nombre de messages : 55
Age : 55
Modèle de SSV : rzr 570
Date d'inscription : 09/10/2012

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mar 12 Mar - 23:58

beau boulot ,ça avance bien . bientot les premiers tours de roues!!!
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Alimentation essence   Mer 13 Mar - 0:30

Les deux durites essence d’ origine, se raccordent , mais çà fuit.
Une autre durite et deux colliers, c’ est réglé.
Le câble d’ accélérateur se branche direct à la place du câble moto , en 5 minutes : aspect comme d' origine
Je sort la pompe à essence du réservoir, bouche le trou avec une plaque inox ronde.
La pompe à essence du FZ1 est installée par dessous le réservoir RZ , en faisant un trou dans sa partie AR. Cà passe tout juste.
J' ai voulu faire tourner le moteur avec la pompe RZR : niet. Celle de la moto envoie de l' essence ; avant le premier tour de moteur, coupe, puis remet le débit. Il n' y a que le boitier moto qui gère cela : une certaine quantité à un moment précis . Enfin c' est ce que j' ai déduit de mes observations.
Ci-dessous : réservoir bouché , nouvelle console de siège passager que je surélève de 2 cm et avance d' environ 4 cm.
Car l' épaisseur des sièges d' origine est importante , avec une barre alu coudée dans le dos. La modif est à peine visible . Peut-être que je choisirai d' autre siège plus tard.
Confidence, ceux du CAN AM me plairaient bien pour leur confort .Difficiles à trouver.
Sur la photo, l' avant est à gauche.A droite en bas passe le câble d' accélérateur.



Revenir en haut Aller en bas
ELDIABLO-57

avatar

Nombre de messages : 304
Age : 50
Modèle de SSV : Bientôt un Can-Am commander limited
Date d'inscription : 10/09/2011

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mer 13 Mar - 0:42

J'ai bien des sièges de Commander... Mais comment dire...
Je vends le tout avec... Wink Wink Wink Wink
Un sacré boulot que tu nous fait là...
JP Wink
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Petit divertissement   Mer 13 Mar - 1:22

Vu ce week-end à une expo : moto d' un amoureux de mécanique. Celui là , je l' admire !!!


Revenir en haut Aller en bas
Polabrice

avatar

Nombre de messages : 2470
Age : 46
Modèle de SSV : RZR S
Date d'inscription : 12/10/2008

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mer 13 Mar - 20:06

bah c'est super tout çà on en redemande cheers
Revenir en haut Aller en bas
http://tvquadnet.over-blog.com/
megan1



Nombre de messages : 5
Age : 46
Modèle de SSV : polaris RZR800S
Date d'inscription : 09/03/2013

MessageSujet: Re: Y a t'il un moteur dans le RZR ?   Mer 13 Mar - 20:13

Et bien moi, je ma régale bounce
vite la suite .
Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: On avance un peu ...   Mer 13 Mar - 20:39

Photo : vue de l' avant : la patte de fixation moteur, qui est située derrière le siège passager, la tige transversale ,réglable, qui limitera l' effort su l' arbre de sortie de boîte , et la transmission. Pignon sortie boite FZ en 18 dents : c' est la max qui passe !

Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: SUITE   Mer 13 Mar - 21:01

Je détaille un peu pour les futurs bricolos qui sont tentés de faire la même chose. Comme çà vous pouvez vous faire le même RZZZZZZZ

J' aligne les pignons avec une règle de précision
Je rapproche le moteur , le plus possible de la boite RZ, récupère l’ ancien support Polaris, j’ en rajoute un bout, pour en faire une équerre, perce deux trous, et voilà le moteur solidaire de la boîte, et en bonne place.
Je remet un tube carré qui va de gauche à droite derrière les sièges. Je le fais passer plus haut, sous le bord avant de la benne. Ainsi , elle peut aller de gauche à droite sur le châssis , le renforcer à nouveau , passer au dessus du moteur, permettre l’ ancrage d’ une patte de suspension moteur .

Je confectionne une autre patte AV et AR qui maintiennent le moteur par rapport au châssis , et un dernier fer plat , à l’ Ar Il y a donc une vis ,qui permet d’ incliner le moteur différemment, et aider ainsi au réglage de la tension de chaîne, et des support réglables avec une vis.
Rien de compliqué jusque là : un peu de soudure , du meulage , et un pignon réalésé au tour
Je raccourcis la chaîne de la moto , à la bonne longueur. Et je suis tenté de tourner la clef... pas vous ?

Vue arrière de la bête. Ce moteur lui va comme un gant !


Revenir en haut Aller en bas
robin



Nombre de messages : 157
Age : 62
Modèle de SSV : polaris rzr
Date d'inscription : 30/05/2010

MessageSujet: Pour rêver cette nuit   Mer 13 Mar - 21:08

Sacré gommard: hors sujet , mais délire sympa ?
